Interni e livelli
Ambienti, aperture, scale e collegamenti tra piani per una lettura coerente dell'edificio.
Rilievo laser scanner
Rilievo laser scanner per conoscere l'edificio prima del progetto
Interni, esterni e dettagli dell'esistente acquisiti in una nuvola di punti. Da Agliana lavoriamo a Prato, Pistoia, Firenze, Lucca e nel resto della Toscana secondo l'incarico.
Acquisizione dell'esistente
Una base misurabile, definita attorno al tuo obiettivo.
Il laser scanner registra le superfici visibili da più posizioni. Uniamo le scansioni e controlliamo il dato per leggere insieme ambienti, aperture, livelli e facciate. Questo permette di tornare sulle geometrie acquisite anche dopo il sopralluogo.
Prima di rilevare, concordiamo quali parti includere, il dettaglio richiesto e l'uso finale: progettazione, documentazione dello stato di fatto oppure verifica a lavori conclusi. Dove gli spazi sono estesi possiamo integrare un'acquisizione SLAM; la scelta dipende dal risultato richiesto.
Ambito del lavoro
Cosa può comprendere il rilievo
La copertura del lavoro viene scritta nell'incarico: il dato descrive le superfici raggiunte e visibili, con il livello di dettaglio concordato.
Esterni e dettagli
Prospetti, sagome e particolari utili al progetto, con posizioni di scansione scelte in base ad accessi e ostacoli.
Integrazioni
Drone per le parti in quota e SLAM per percorsi estesi, quando sono pertinenti alla precisione e all'output richiesti.
Come lavoriamo
Dal sopralluogo al dato
Il rilievo architettonico è incluso qui: la tecnica di acquisizione e la restituzione si definiscono insieme al progettista.
01
Brief tecnico
Ci indichi edificio, aree da rilevare, disegni disponibili e decisione da prendere. Definiamo accessi e consegna.
02
Acquisizione e registrazione
Pianifichiamo le posizioni, acquisiamo le parti concordate e allineiamo le scansioni in un riferimento comune.
03
Controllo ed elaborati
Verifichiamo il dato e ricaviamo gli elaborati richiesti; segnaliamo eventuali zone non osservabili o da integrare.
Consegna
Nuvola di punti o disegni pronti per il progetto
La nuvola e i disegni sono livelli diversi di consegna. Decidiamo prima quali file servono davvero al tuo flusso di lavoro.
Nuvola registrata
Dato 3D consultabile per misure, sezioni successive e condivisione tecnica.
DWG 2D
Piante, sezioni e prospetti alle quote e con il dettaglio concordati.
Modello su richiesta
Modello 3D o BIM soltanto quando oggetti, livello di sviluppo e formato sono definiti nel brief.
La precisione utile dipende da condizioni del sito, rete di scansioni, registrazione e controllo. Non promettiamo copertura di superfici nascoste: ostacoli e accessi si valutano prima dell'incarico.
Guida ai file consegnatiLavori documentati
Il dato applicato a edifici reali.
Dimora Abamelek, Firenze
Interni, facciate e copertura sono stati acquisiti con laser scanner e drone; dalla nuvola comune sono stati restituiti piante, sezioni e prospetti CAD per il restauro.
Vedi il lavoro

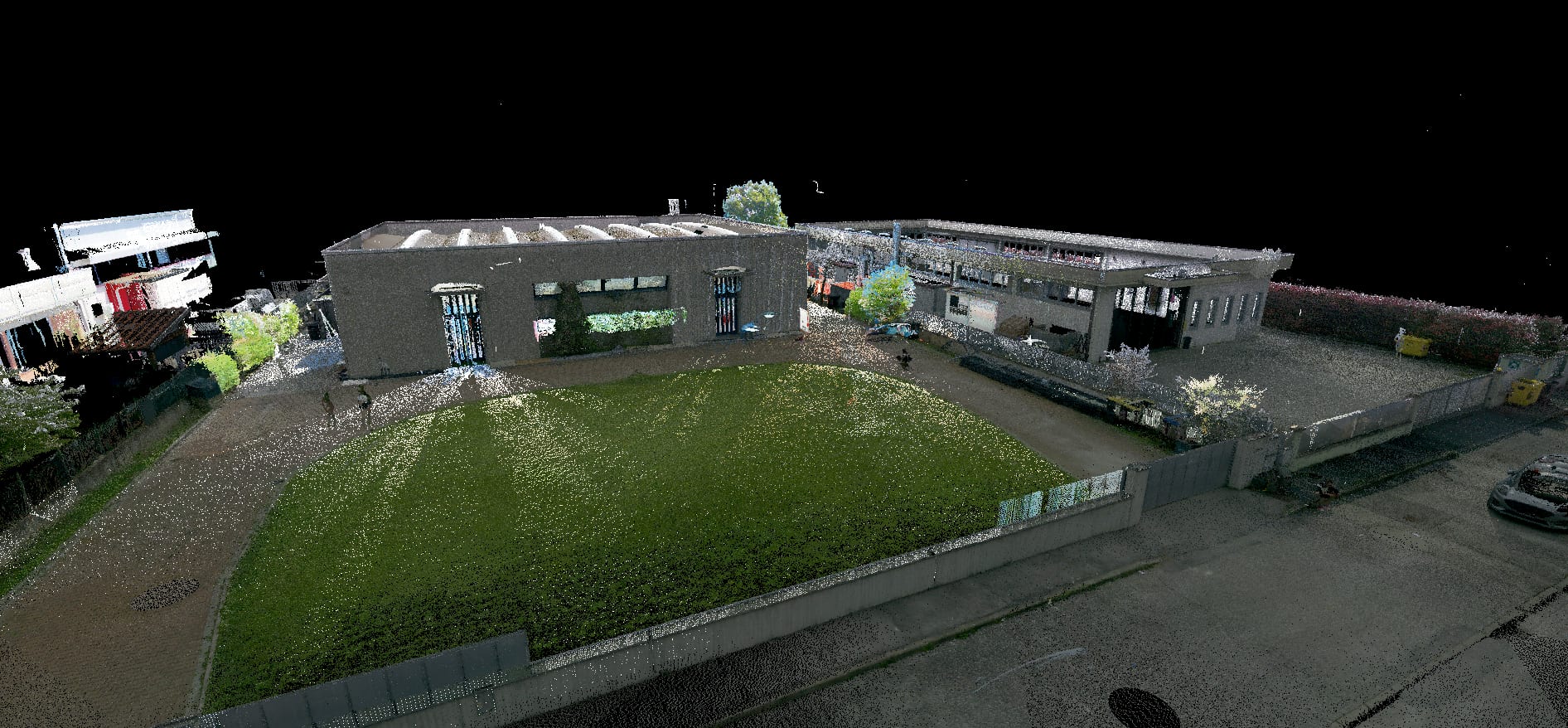

Fabbricati industriali collegati
Il rilievo di interni ed esterni ha documentato quote e distanze per progettare il collegamento; sono stati prodotti piante, prospetti, sezioni e un modello 3D.
Vedi il lavoroPrima di iniziare
Domande frequenti
Il laser scanner sostituisce ogni misura sul posto?
No. Acquisisce le superfici visibili dalle posizioni raggiungibili. Possiamo prevedere misure di controllo o integrazioni nelle aree occluse, in base all'uso previsto dei dati.
Posso chiedere solo la nuvola di punti?
Sì. Possiamo fermarci al dato acquisito e registrato oppure includere piante, sezioni e prospetti in DWG. Formato e contenuti si concordano prima del rilievo.
Quando usate lo scanner SLAM?
Può aiutare a percorrere ambienti estesi o articolati. Valutiamo se usarlo da solo o insieme a scansioni statiche in base al dettaglio, ai riferimenti e agli elaborati richiesti.
Inizia dal dato giusto
Partiamo dall'edificio che devi rilevare.
Indica luogo, parti interessate e file richiesti. Ti rispondiamo con una valutazione entro 24 ore.
