Piante
Livelli e quote di sezione concordati, con muri, aperture e altri elementi utili allo studio.
Restituzione nuvola di punti in DWG
Dalla nuvola di punti a piante, sezioni e prospetti DWG
Trasformiamo il rilievo dell'esistente in elaborati da usare nel progetto. Ambito, quote di taglio e livello di dettaglio vengono concordati con il tuo studio.
Dal 3D al disegno
Un elaborato serve quando risponde a una domanda precisa.

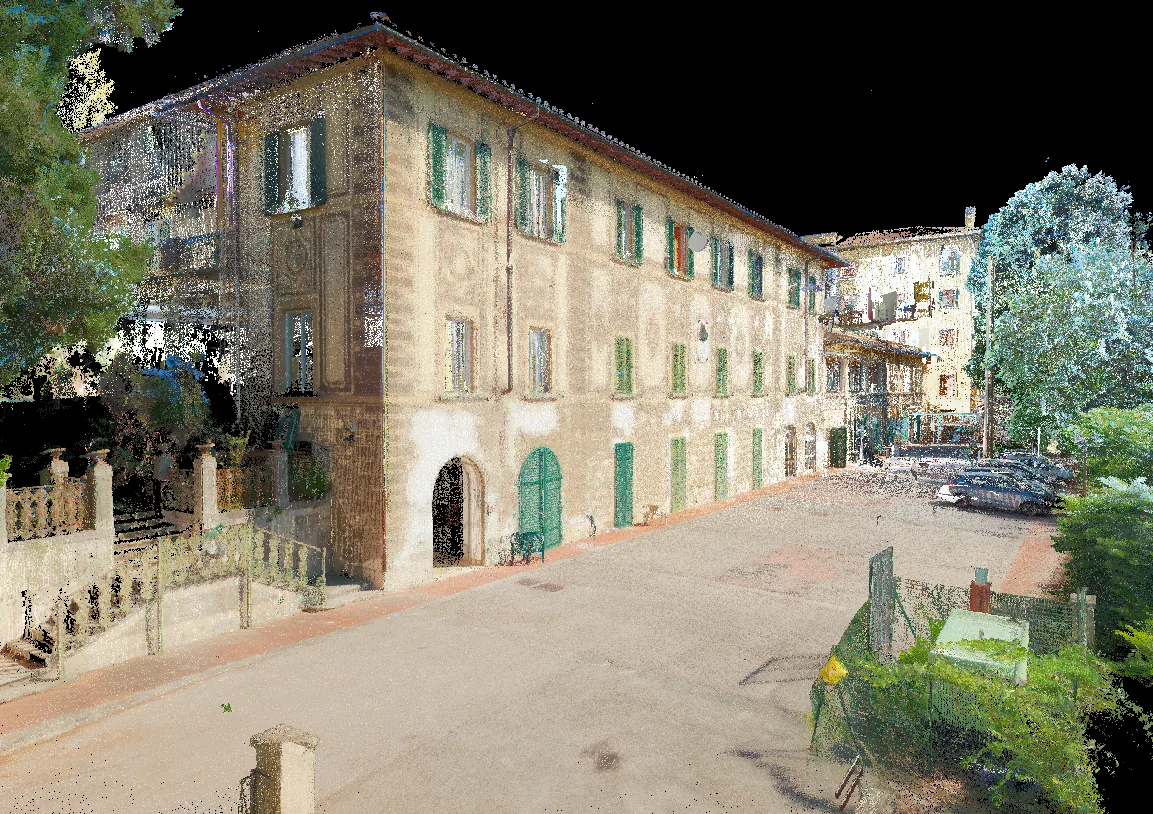

La nuvola di punti conserva le geometrie acquisite, ma un progetto può richiedere tavole 2D leggibili. Restituiamo piante, sezioni e prospetti selezionando le informazioni pertinenti all'incarico, senza confondere il dato grezzo con il disegno interpretato.
Possiamo partire da un rilievo eseguito da noi. Se disponi già di una nuvola, valutiamo formato, registrazione, copertura e qualità prima di definire la restituzione possibile.
Ambito del lavoro
Quale disegno ti serve?
Definiamo tavole, scala di lavoro e contenuti da rappresentare in funzione del progetto.
Sezioni
Tagli scelti per leggere altezze, dislivelli, coperture e rapporti tra parti dell'edificio.
Prospetti
Fronti esterni e dettagli visibili ricavati dalla nuvola, con eventuali ortofoto a supporto.
Come lavoriamo
Prima si verifica il dato, poi si disegna
La restituzione dipende dalla qualità e dalla copertura dell'acquisizione.
01
Verifica degli input
Controlliamo aree coperte, registrazione, riferimenti e file disponibili; segnaliamo lacune che incidono sulle tavole.
02
Impostazione delle tavole
Concordiamo piani, sezioni, prospetti e dettagli da rappresentare, insieme a convenzioni e formato di consegna.
03
Restituzione e revisione
Disegniamo sul dato acquisito e verifichiamo coerenza tra elaborati prima della consegna.
Consegna
File chiari per continuare il lavoro
Il pacchetto viene definito in offerta, così il tuo team sa cosa riceverà e cosa potrà modificare.
DWG
Tavole 2D di piante, sezioni o prospetti secondo ambito e dettaglio concordati.
Nuvola di punti
Dato sorgente registrato, se previsto, per verifiche e tagli ulteriori.
Modello 3D/BIM
Solo con un brief separato su oggetti, livello di modellazione, formati e controlli richiesti.
Una tavola descrive le parti osservate e interpretate nel livello di dettaglio concordato. Elementi nascosti, materiali e condizioni strutturali non si ricavano automaticamente dalla nuvola.
Guida ai file consegnatiLavori documentati
Il dato applicato a edifici reali.
Condominio a Firenze
Il rilievo dei fronti esterni ha fornito allo studio incaricato prospetti 2D in DWG per la progettazione dell'intervento sulle facciate.
Vedi il caso
Dimora Abamelek, Firenze
Interni, facciate e copertura sono stati acquisiti con laser scanner e drone; dalla nuvola comune sono stati restituiti piante, sezioni e prospetti CAD per il restauro.
Vedi il lavoroPrima di iniziare
Domande frequenti
Posso inviare una nuvola acquisita da un altro fornitore?
Sì, dopo una verifica preliminare di formato, registrazione, copertura e qualità. Da quel controllo definiamo quali elaborati siano restituibili e se servano integrazioni.
Il DWG contiene tutto ciò che si vede nella nuvola?
No. Il DWG rappresenta gli elementi concordati, alla scala e al dettaglio utili allo scopo. La nuvola resta la fonte più ricca per ulteriori letture delle superfici acquisite.
Posso richiedere un modello BIM?
Possiamo valutarlo con un brief specifico. Prima vanno chiariti uso del modello, elementi da modellare, livello di sviluppo e formato di consegna.
Inizia dal dato giusto
Hai un edificio o una nuvola da restituire?
Indicaci tavole necessarie, dati disponibili e uso previsto. Ti rispondiamo con una valutazione entro 24 ore.
